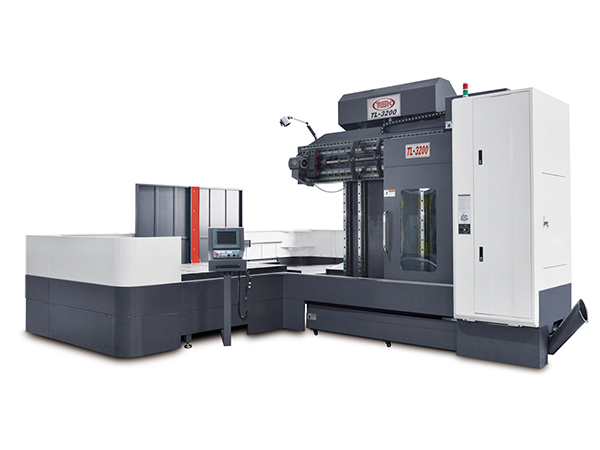

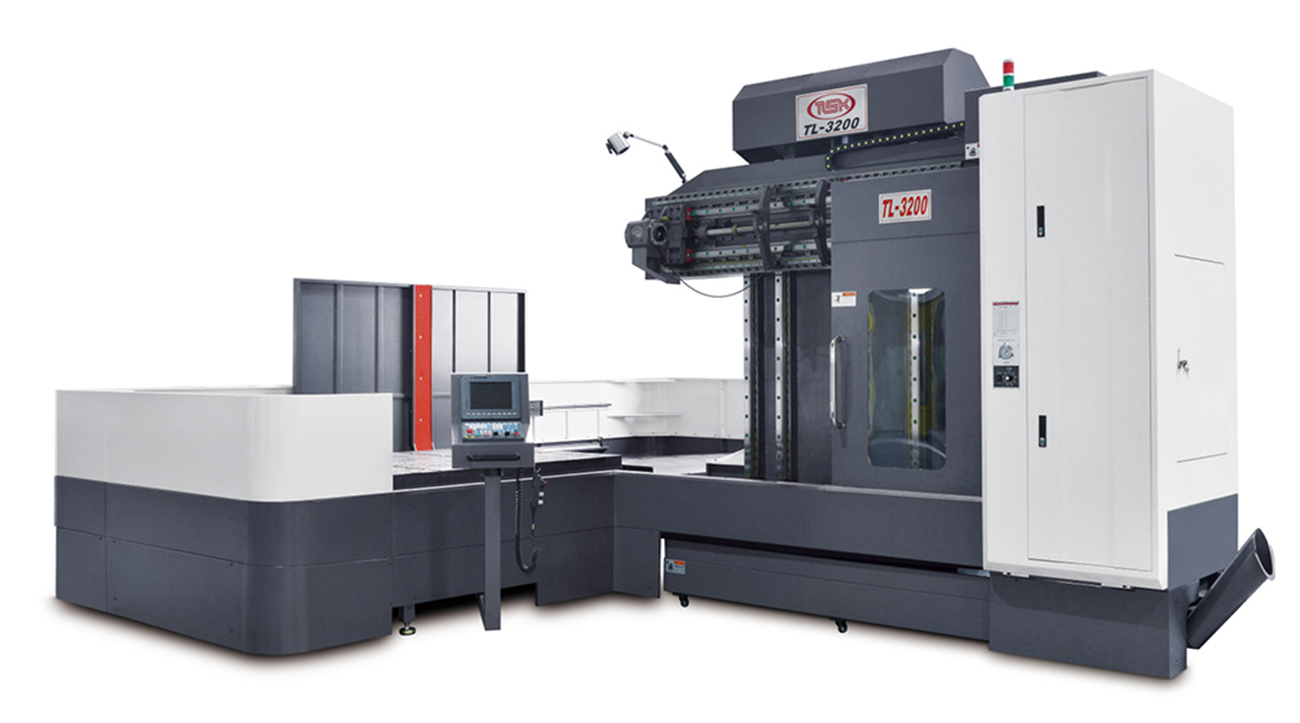

数控深孔钻 TL-3200

    产品特点:针对大型汽车模具开发的产品,高钢性、承载大,加大工作台,装、拆工件方便,适合大孔钻深加工,半罩式设计,方便进出工作。

    加工范围:适用于各种类型工件深孔加工:模具(包括运水孔、热流道、顶针孔、导柱孔和司筒孔)、汽车零件、曲轴边杆、液压管道等。

    联系咨询>
详情说明 / Details
3200- 拷贝.jpg


产品参数表:

TL-3200标准规格

规格

项目

单位

TL-3200

行程

X轴行程(左右)

mm

3200

Y轴行程(上下)

mm

1600

Z轴行程(前后)

mm

2200

加工范围

极限钻孔深度

mm

2200

钻孔孔径

mm

3-45

钻孔进给速度

mm/min

10-250

加工精度

钻孔直径偏差

mm

≤0.02

钻孔直线偏差

mm

0.5mm/1000mm

钻孔表面粗糙度

um

Ra≤3.2

工作台

工作台尺寸

mm

2800X1700

工作台极限负重

KG

15000

T型槽数量

/

6

T型槽规格

mm

22

主轴

主轴电机功率

KW

22

主轴转速(无级)

rpm

7000

电机

X轴AC伺服电机

KW

5.5

Y轴AC伺服电机

KW

3

Z轴AC伺服电机

KW

2

切削油装置
(双泵结构)

切削油泵功率

HP

10

切削油泵压力

kg/cm²

100

切削油箱容量

L

800

恒温油冷机功率

KW

3

其他

机床净重

KG

22000

整机功率

KW

45

机床尺寸(长X宽X高)

mm

7100X7100X3300

声明:本配置技术参数方案因研发不断改进,会略有不同,请以交机实际参数为准!
