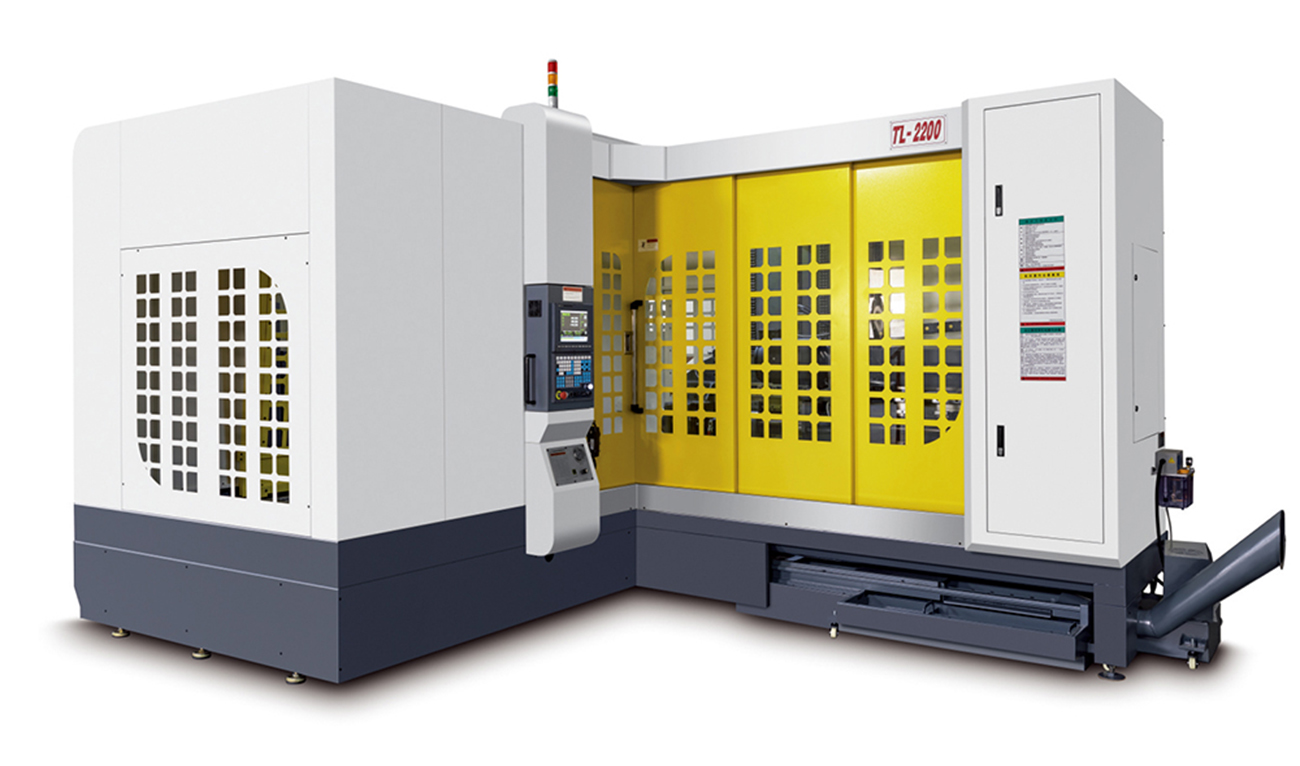

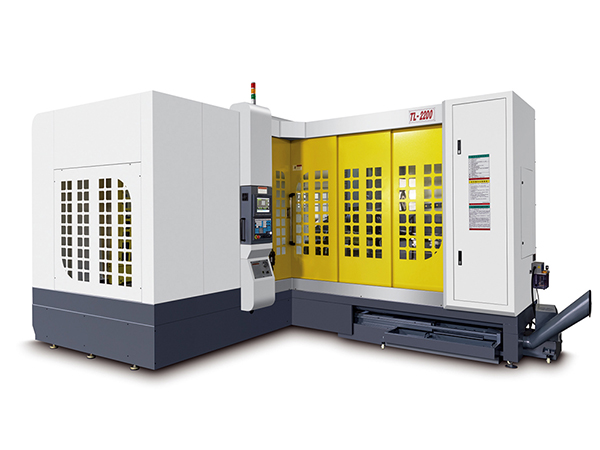

产品特点:针对大型汽车模具开发的产品,高钢性、承载大,加大工作台,装、拆工件方便,适合大孔钻深加工,可选择半罩式设计,方便进出工作。
加工范围:适用于各种类型工件深孔加工:模具(包括运水孔、热流道、顶针孔、导柱孔和司筒孔)、汽车零件、曲轴边杆、液压管道等。
联系咨询>深孔钻主要特点:
(1)整机铸件采用高品质米汉纳铸铁,并经过时效处理,使铸件组织均匀稳定,刚性高,稳定性好。
(2)三轴采用进口高刚性,高精度丝杆,加工时提供强大扭力,更加耐用。
(3)三轴采用进口高刚性,重负荷,高速度,高精密的滚珠直线导轨,保证了加工的高精度并且延长了直线轨道的使用寿命。
(4)三轴进给驱动均采用日本AC伺服马达及驱动器,并与滚珠丝杆直联,传动平稳,无背隙。
(5)主轴采用强力马达,可满足高低速的加工需求,并匹配自动油冷系统。确保加工时处于恒温状态。
(6)铸件、油槽、钣金一体式设计,彻底解决深孔钻普遍存在的漏油问题。
深孔钻的加工范围:
适用于各种类型工件深孔加工:模具(包括运水孔、热流道、顶针孔、导柱孔和司筒孔)、汽车零件、曲轴边杆、液压管道等。
深孔钻有别干传统的孔加工方式,依靠特定的钻削技术,通过一次走刀就可以获得精密的加工效果,加工出来的孔位罟准确,尺寸精度好,直线度、同轴度高,并且有很高的表面光洁度和重复性。
能够方便的加工各种形式的深孔,对于各种特殊形式的深孔,比如交叉孔,斜孔,言孔及平底言孔等也能很好的解决,其代表着先进,高效的孔加工技术,加工具有高精度、高效率和高一致性。
产品参数表:
TL-2200标准规格 | |||
规格 | 项目 | 单位 | TL-2200 |
主轴锥度 | 型号 | / | BT50 |
行程 | X轴行程(左右) | mm | 2200 |
Y轴行程(上下) | mm | 1450 | |
Z轴行程(前后) | mm | 2200 | |
加工范围 | 极限钻孔深度 | mm | 2200 |
钻孔孔径 | mm | 2.5-42 | |
钻孔进给速度 | mm/min | 10-250 | |
加工精度 | 钻孔直径偏差 | mm | ≤0.02 |
钻孔直线偏差 | mm | 0.5mm/1000mm | |
钻孔表面粗糙度 | um | Ra≤3.2 | |
工作台 | 工作台尺寸 | mm | 2200X1350/2600X1500 |
工作台极限负重 | KG | 12000 | |
T型槽数量 | / | 6 | |
T型槽规格 | mm | 22 | |
主轴 | 主轴电机功率 | KW | 17-22 |
主轴转速(无级) | rpm | 7000 | |
电机 | X轴AC伺服电机 | KW | 5 |
Y轴AC伺服电机 | KW | 3 | |
Z轴AC伺服电机 | KW | 2 | |
切削油装置 | 切削油泵功率 | HP | 10 |
切削油泵压力 | kg/cm² | 100 | |
切削油箱容量 | L | 800 | |
恒温油冷机功率 | KW | 3 | |
其他 | 机床净重 | KG | 18000 |
整机功率 | KW | 35 | |
机床尺寸(长X宽X高) | mm | 7100X5600X3200 |
声明:本配置技术参数方案因研发不断改进,会略有不同,请以交机实际参数为准!
